QUATTROFLOW / クアトロフロー社（ドイツ）
4連ダイアフラムポンプ
バイオ医薬業界向けに特別に設計されたポンプ、シングルユースの対応可能
特長
- 低せん断
- 高い自吸力、空運転可能
- 4連ダイアフラムによる低脈動
- 搬送液の発熱なし
- マルチユース、シングルユース対応
概略仕様
【マルチユース】
- ハウジング材質：SS316L
- ダイアフラム材質：サントプレン
- バルブ材質：EPDM
| 代表モデル | QF150S | QF1200SHT | QF2500S | QF4400S | QF4400SHT | QF5050S | QF10K | QF20K |
|---|---|---|---|---|---|---|---|---|
| 流量 [L/h] | 1–180 | 6–1200 | 50-2500 | 150-5000 | 50-5000 | 50-5000 | 500-10000 | 1000–16000 |
| 吐出圧力 | 流体温度 < 40℃ ： 6bar | 流体温度 > 40℃ ： 4bar | |||||||
| 最大温度 | 運転時 ： 80℃ ｜ CIP時 ： 90℃ ｜ SIP時 ： 130℃ ｜ オートクレーブ時 ： 130℃ | |||||||
| 回転数[rpm] | 10-3000 | 10-2400 | 30-1750 | 20-1200 | 10-1200 | 10-1049 | 50-900 | 35-780 |
| 接続口[TC] | 1/4" | 3/4" | 1" | 1.5" | 1.5" | 1.5" | 2" | 2" |
【シングルユース】
- ハウジング材質：PP
- ダイアフラム材質：サントプレン
- バルブ材質：EPDM
| 代表モデル |
QF30SU |
QF150SU |
QF1200SUHT |
QF2500SU |
QF4400SU |
QF5050SU |
QF20KSU |
| 流量 [L/h] |
0.06-30 |
1–180 |
6-1200 |
50–2500 |
150–5000 |
50–5000 |
1000–16000 |
| 吐出圧力 | 流体温度 < 40℃ ： 4bar ｜ 流体温度 > 40℃ ： 4bar | ||||||
| 最大温度 |
運転時 ： 60℃ ｜ オートクレーブ時 ： 130℃ |
||||||
| 回転数[rpm] |
10-1000 |
10-3000 |
10-2400 |
30-1750 |
20-1200 |
10-1049 |
35-780 |
| 接続口 |
Hosebarb 4mm |
1/4"TC |
3/4"TC |
1"TC |
1.5"TC |
1.5"TC |
2"TC |

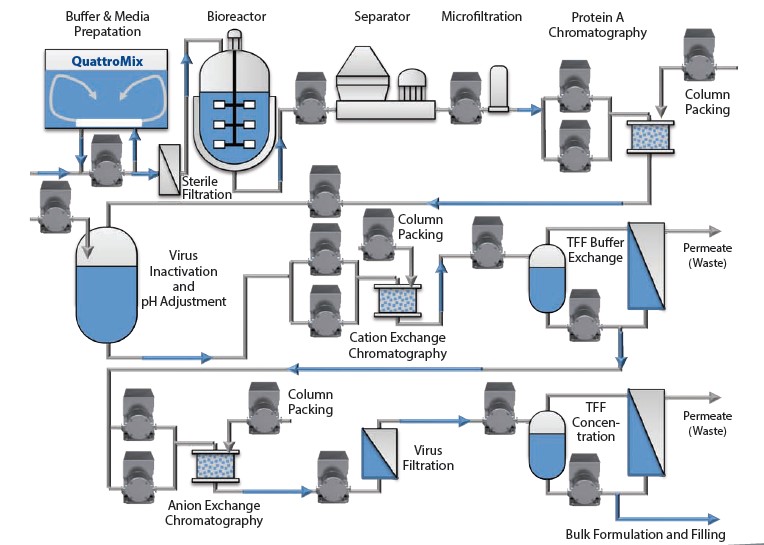

アップ・ダウンストリームQuattroflowポンプ推奨使用例
用途・事例
- TFF（タンジャンタルフロー）
- 液体クロマトグラフィー
- 遠心分離機
- 滅菌ウィルス濾過
- 精製及びインライン希釈
