WILDEN / ウィルデン社（アメリカ）
エアー駆動式ダイアフラムポンプ
防爆、危険エリア等電気の使用が難しいエリアでの使用に最適な圧縮エアーを駆動源としたダイアフラムポンプ
特長
- 完全自吸式で呼び水不要
- 空運転可能
- スラリー、固形物混入、高粘度液体も対応可能
- 部品点数が少なく、メンテナンスが容易
- アンバランススプール方式による確実な作動
概略仕様
| 接続口径 | 1/4" | 1/2" | 1" | 1-1/2" | 2" | 3" |
|---|---|---|---|---|---|---|
| 最大吐出流量（L/min） | 18 | 60 | 200 | 450 | 680 | 870 |
| 最高吐出圧力 | 0.7（MPa） | |||||
| 供給エアー圧力 | 0.15～0.7（MPa） | |||||
| 供給エアー消費量 | 8.5～204（N㎥/hr） | |||||
| ダイアフラム液温範囲 | -40℃～177℃(材質により異なります) | |||||
| ケーシング材質 | アルミニウム｜ SUS316 ｜ 鋳鉄 ｜ PP ｜ PVDF | |||||
| 主要ダイアフラム材質 | ネオプレン ｜ NBR ｜ PTFE ｜ EPDM ｜ その他 | |||||
- 高圧タイプ（最大吐出圧力：2.1MPa）もラインナップしております
- 供給エアー圧力や吐出圧力、ダイアフラム材質によって最大吐出流量は変動します
プロフロー（P）シリーズ
安価タイプ
樹脂製センターブロックによる高い耐薬品性能
| 接続口径 | モデル | 最大流量（L/min） |
| 1/4″ | P025型 | 18 |
| 1/2″ | P1型・P100型 | 60 |
| 1″ | P2型・P200型 | 200 |
プロフローシフト（XPS）シリーズ
独自省エネ構造でエアー消費量を他社比 最大60％削減
アルミニウム製センターブロック採用（オプションでステンレス製可）
| 接続口径 | モデル | 最大流量（L/min） |
| 1/2″ | XPS1型 | 60 |
| 1″ | XPS220型 | 200 |
| 1-1/2″ | XPS4・XPS420型 | 450 |
| 2″ | XPS8型・XPS820型 | 680 |
| 3″ | XPS15型・XPS1520型 | 870 |
サニタリー ハイジェニックシリーズ
接液部材質：SUS316L（Ra 0.8μm）
へルール接続仕様
| 接続口径 | モデル | 最大流量（L/min） |
| 1.0S | XPS2型 | 120 |
| 1.5S | XPS4型 | 350 |
| 2.0S | XPS8型 | 570 |
| 3.0S | XPS15型 | 840 |
3A、ATEX、EC1935/2004、FDA、CFR21.177
高圧ポンプ
ブースター機構内臓により高い吐出圧を実現
増圧比 3:1 （1″サイズ、2″サイズ） 最大1.4Mpa
増圧比 2:1 （1-1/2″サイズ） 最大2.1MPa
| 接続口径 | モデル | 最大流量（L/min） |
| 1″ | XH220型 | 90 |
| 1-1/2″ | XHS430型 | 260 |
| 2″ | XH800型 | 360 |
イコライザー（脈動防止ダンパー）
- ダイアフラムポンプの脈動軽減
- フィルターろ過精度の向上
- 供給圧力の調整不要（自動制御）
- 全モデルに対応（1/2″～3″）
フルストロークPTFEダイアフラム
- 従来のPTFEダイアフラムよりも大幅に流量アップ
- 1～3″のポンプに装着可能
用途・事例
- 防爆エリアでの液移送

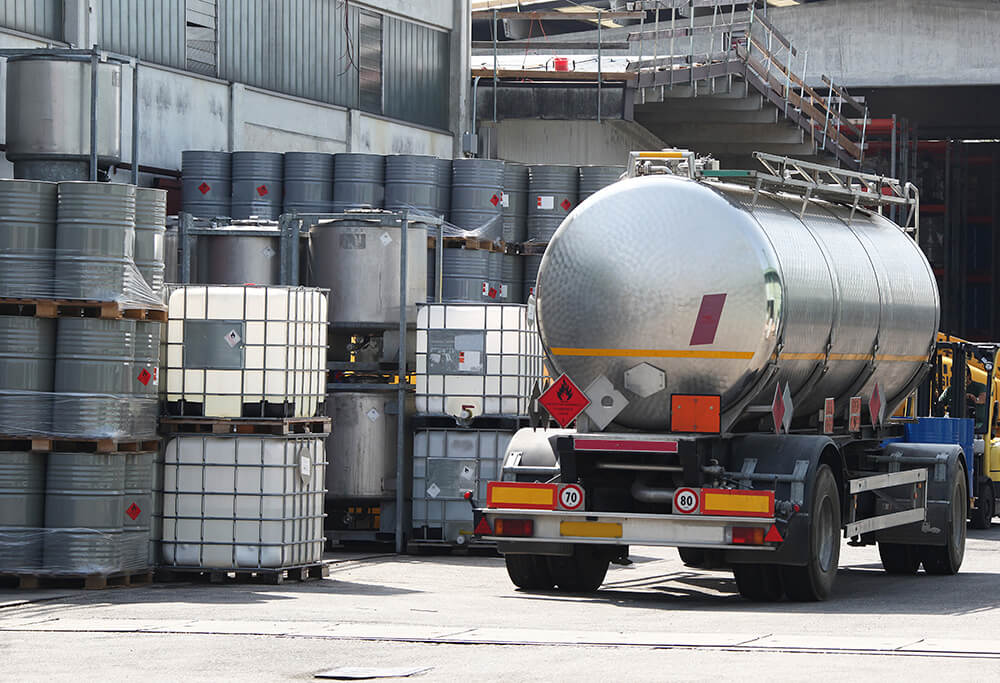

- ローリーからの液の抜出し
- 廃油、排水処理用途
- フィルターへの濾過
- スラリー液の移送
- 浮上油回収
寸法図・取扱説明書ダウンロード
プロフロー（P）シリーズ 金属製
| 型式（サイズ）ケーシング材質 | 寸法図データ（PDF） | 寸法図データ（DXF） | 取扱説明書（PDF） |
|---|---|---|---|
| P025型（1/4"）アルミニウム | PDFファイル | DXFファイル | P025 取扱説明書 金属製 |
| P025型（1/4"）SUS316 | PDFファイル | DXFファイル | |
| P1型（1/2"）アルミニウム | PDFファイル | DXFファイル | P1/XPS1 取扱説明書 金属製 |
| P1型（1/2"）SUS316 | PDFファイル | DXFファイル | |
| P2型（3/4"）アルミニウム | PDFファイル | DXFファイル | P2 取扱説明書 金属製 |
| P2型（3/4"）SUS316 | PDFファイル | DXFファイル | |
| P220型（1"）アルミニウム | PDFファイル | DXFファイル | P220/XPS220 取扱説明書 金属製 |
| P220型（1"）SUS316 | PDFファイル | DXFファイル | |
| P4型（1-1/4"）アルミニウム | PDFファイル | DXFファイル | P4/XPX4 取扱説明書 金属製 |
| P4型（1-1/4"）SUS316 | PDFファイル | DXFファイル | |
| P8型（2"）アルミニウム | PDFファイル | DXFファイル | P8/XPX8 取扱説明書 金属製 |
| P8型（2"）SUS316 | PDFファイル | DXFファイル |
プロフローシフト（XPS）シリーズ 金属製
| 型式（サイズ）ケーシング材質 | 寸法図データ（PDF） | 寸法図データ（DXF） | 取扱説明書（PDF） |
|---|---|---|---|
| XPS1型（1/2"）アルミニウム | PDFファイル | DXFファイル | P1/XPS1 取扱説明書 金属製 |
| XPS1型（1/2"）SUS316 | PDFファイル | DXFファイル | |
| XPS220型（1"）アルミニウム | PDFファイル | DXFファイル | P220/XPS220 取扱説明書 金属製 |
| XPS220型（1"）SUS316 | PDFファイル | DXFファイル | |
| XPS4型（1-1/4″）アルミニウム | PDFファイル | DXFファイル | XPS4.8.15 取扱説明書 金属製 |
| XPS4型（1-1/4"）SUS316 | PDFファイル | DXFファイル | |
| XPS420型（1-1/2"）アルミニウム | ― | ― | XPS420.820.1520取扱説明書 金属製 |
| XPS420型（1-1/2"）SUS316 | PDFファイル | DXFファイル | |
| XPS8型（2"）アルミニウム | PDFファイル | DXFファイル | XPS4.8.15 取扱説明書 金属製 |
| XPS8型（2"）SUS316 | PDFファイル | DXFファイル | |
| XPS820型（2"）アルミニウム | ― | ― | XPS420.820.1520取扱説明書 金属製 |
| XPS820型（2"）SUS316 | PDFファイル | DXFファイル | |
| XPS15型（3"）アルミニウム | PDFファイル | DXFファイル | XPS4.8.15 取扱説明書 金属製 |
| XPS15型（3"）SUS316 | PDFファイル | DXFファイル | |
| XPS1520（3"）アルミニウム | ― | ― | XPS420.820.1520取扱説明書 金属製 |
| XPS1520（3"）SUS316 | PDFファイル | DXFファイル |
プロフロー（P）シリーズ 樹脂製
| 型式（サイズ）ケーシング材質 | 寸法図データ（PDF） | 寸法図データ（DXF） | 取扱説明書（PDF） |
|---|---|---|---|
| P025型（1/4"）PP | ― | ― | P025 取扱説明書 樹脂製 |
| P025型（1/4"）PVDF | ― | ― | |
| P1型（1/2"）PP | PDFファイル | DXFファイル | P1 取扱説明書 樹脂製 |
| P1型（1/2"）PVDF | PDFファイル | DXFファイル | |
| P2型（1"）PP | PDFファイル | DXFファイル | P2 取扱説明書 樹脂製 |
| P2型（1"）PVDF | PDFファイル | DXFファイル | |
| P200型（1"）PP | PDFファイル | DXFファイル | P200 取扱説明書 樹脂製 |
| P200型（1"）PVDF | PDFファイル | DXFファイル | |
| P4型（1-1/2"）PP | PDFファイル | DXFファイル | P4 取扱説明書 樹脂製 |
| P4型（1-1/2"）PVDF | PDFファイル | DXFファイル | |
| P400型（1-1/2"）PP | PDFファイル | DXFファイル | P400 取扱説明書 樹脂製 |
| P400型（1-1/2"）PVDF | PDFファイル | DXFファイル | |
| P8型（2"）PP | PDFファイル | DXFファイル | |
| P800型（2"）PP | PDFファイル | DXFファイル | |
| P800型（2"）PVDF | PDFファイル | DXFファイル |
イコライザー（脈動防止ダンパー）SDシリーズ
| 型式（サイズ）ケーシング材質 | 寸法図データ（PDF） | 寸法図データ（DXF） | 取扱説明書（PDF） |
|---|---|---|---|
| SD1/2型（1/2"）金属製 | ― | ― | SDシリーズ 取扱説明書 |
| SD1/2型（1/2"）樹脂製 | ― | ― | |
| SD1型（1"）金属製 | ― | ― | |
| SD1型（1"）樹脂製 | ― | ― | |
| SD2型（2"）金属製 | ― | ― | |
| SD2型（2"）樹脂製 | ― | ― | |
| SD3型（3"）金属製 | ― | ― |
イコライザー（脈動防止ダンパー）ISDシリーズ 金属製
| 型式（サイズ） | 寸法図データ（PDF） | 寸法図データ（DXF） | 取扱説明書（PDF） |
|---|---|---|---|
| ISD220型（1"） | ― | ― | ISDシリーズ 取扱説明書 |
| ISD420型（1-1/2"） | ― | ― | |
| ISD820型（2"） | ― | ― | |
| ISD1520型（3"） | ― | ― | |
| ISD1530型（3"） | ― | ― |
